شرح

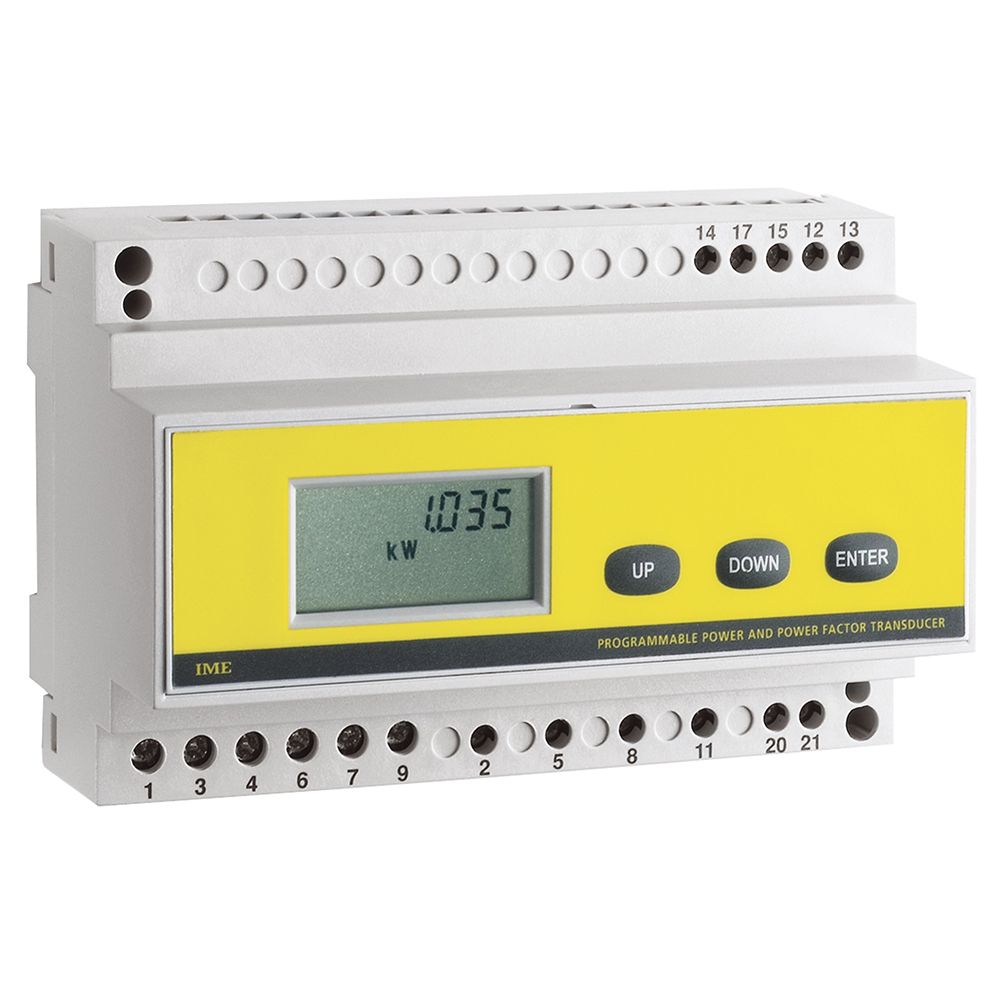

TM8P0H110 ا ز سری TEMA fP شرکت ایتالیایی IME است. این تجهیز یک ترانسدیوسر (Transducer) قابل برنامهریزی برای اندازهگیری پارامترهای توان الکتریکی محسوب میشود که در سیستمهای مانیتورینگ انرژی، تابلوهای برق، PLC و SCADA استفاده میشود.
مشخصات فنی:
جریان ورودی 1 آمپر (مستقیم یا از طریق CT )
ولتاژ ورودی اندازهگیری 80 تا 500Vac
تغذیه کمکی 20 تا 150VDC
خروجی آنالوگ 0 تا 5 ولت
کلاس دقت 0.5
زمان پاسخ حدود 300ms
شبکه قابل اندازهگیری تکفاز یا سهفاز 3/4 سیمه متعادل و نامتعادل
نوع نصب ریل DIN
کاربرد:
این دستگاه میتواند مقادیر زیر را اندازهگیری و به یک سیگنال آنالوگ استاندارد تبدیل و سپس مقدار اندازهگیری شده را به خروجی آنالوگ برای PLC، رکوردر یا سیستم کنترل ارسال کند:
توان اکتیو (P)
توان راکتیو (Q)
توان ظاهری (S)
ضریب توان (Cos φ)
زاویه فاز
توان متوسط
فرکانس شبکه (Hz)
