شرح

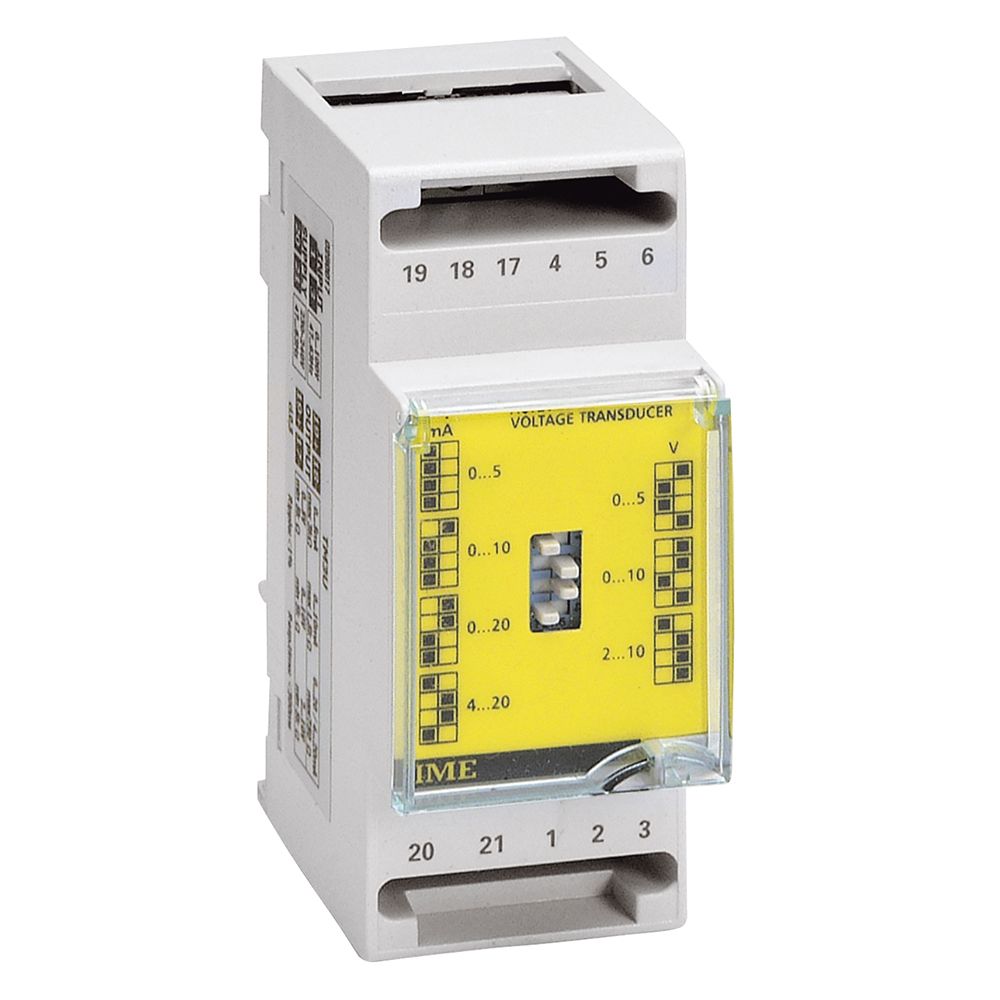

دستگاه TM3UL90 از سری Tema U4 شرکت IME یک ترانسدیوسر ولتاژ AC تکفاز است که ولتاژ متناوب را اندازهگیری کرده و آن را به یک سیگنال آنالوگ استاندارد (جریان یا ولتاژ DC ) برای سیستمهای کنترل و مانیتورینگ تبدیل میکند.
مشخصات فنی:
کشور سازنده ایتالیا
نوع دستگاه ترانسدیوسر ولتاژ AC تکفاز
ولتاژ ورودی 400Vac
فرکانس کاری 50Hz (47 تا 63Hz )
خروجی قابل انتخاب m, 0-5mA, 10mA , 0-20mA, 4-20mA,0-5V, 0-10V, 2-10V
تغذیه کمکی 150 تا 250Vdc
دقت اندازهگیری Class 0.5
زمان پاسخ کمتر از 300ms
بار ورودی ≤0.5VA
اضافهبار لحظهای 2 برابر ولتاژ نامی به مدت 1 ثانیه (حداکثر 600V)
نصب ریل DIN
کاربردها:
تابلوهای برق فشار ضعیف 400 ولت
مانیتورینگ ولتاژ باسبارهای سهفاز ( اندازهگیری یک فاز نسبت به نول یا از طریق VT )
نیروگاهها و پستهای توزیع
سیستمهای BMS و SCADA
اتوماسیون صنعتی و خطوط تولید
نظارت بر کیفیت تغذیه تجهیزات حساس
